Il existe plusieurs type de fusées, les plus simples sont faites d'une bouteille de soda équipée d'ailerons, d'autres à multi-étages avec ou sans système de récupération. Pour ma part, je suis surtout préoccupé à rendre un lanceur fiable au début pour ensuite me concentrer sur les fusées.

Voici mes premières réalisations :

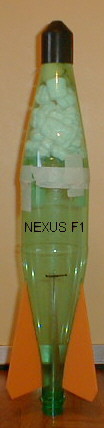

NEXUS F1 et F1M

Ce modèle est très simple et permet de réaliser la fusée en 1h, il est de plus très fiable le modèle F1M (mini-fusée) a plus de 15 tirs à son actif sans dommage.

Caractéristiques :

• amortisseur de choc polystyrène
• 3 ailerons type delta
• volume sous pression 0.5 et 1.25 L

Construction :

• 2 bouteilles de badoit 1.25L
• 3 ailerons plastiques (boites d'archives en plastique)découpés au profil de la bouteille
• cocottes en polystyrène
• 1 embout de câble industriel (les œufs kinder font très bien l'affaire quoique moins résistant mais plus facile à trouver)
• un peu de mousse polyuréthane

Faire tout d'abord un repère sur le corps au tiers du volume (pour le remplissage en eau), découper les 3 ailerons au profil puis les coller à 120° avec une colle néoprène.

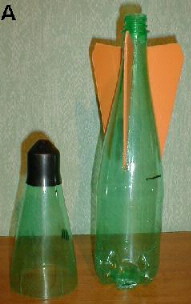

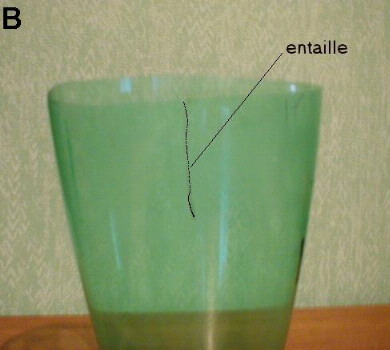

Pour la coiffe, découper la seconde bouteille à 3 cm environ de la partie conique (photo A)elle doit s'enfoncer dans le culot de l'autre sans forcer, faire ensuite trois entailles à 120° de 2cm aux ciseaux pour mieux coulisser (photo B).

Coller ensuite l'embout de câble sur le goulot (pour les embouts kinder, enfiler simplement sur le bouchon).Remplir avec un peu de mousse l'intérieur de goulot (pour déplacer le centre de gravité vers le haut et permettre une descente tête en bas) puis remplir le reste de la coiffe avec des cocottes.

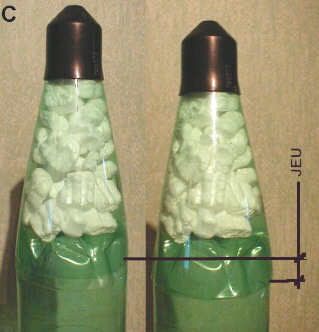

Assembler la coiffe sur l'autre partie sans forcer et permettre un jeu ( l'amortisseur ! photo C ) fixer par trois morceaux de ruban adhésif.

Photo A

Le modèle Nexus F1M est identique mais avec des bouteilles de 0.5L, c'est une mini-fusée. Elle est beaucoup plus performante et plus résistante que le modèle 1.25L. Elle admet sans soucis des tirs à 10 bars (Attention à la presssion : voir le chapitre sécurité)

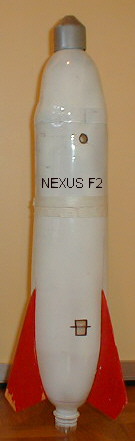

NEXUS F2

Ce modèle est facile à fabriquer et permet la récupération par parachute sans système complexe.

Caractéristiques :

• récupération par parachute dans la coiffe
• sortie du parachute par explosion (pétard)
• 3 ailerons type delta
• volume 1.5 L

Détails :

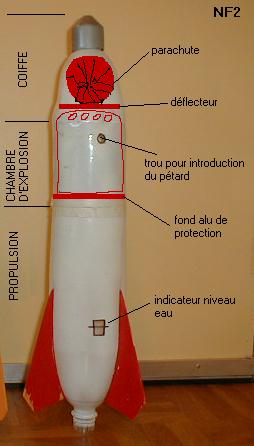

Cette fusée est pour la partie propulsion une bouteille de coca 1.5 L. Pour la partie chambre de combustion (pétard) il s'agit d'un culot de coca 1.5 L hauteur 15 cm dont le fond est percé de 7 trous Ø10, l'intérieur est recouvert de tole d'alu de boîte de coca biensûr pour isoler et renforcer la chambre.Le trou visible sur la photo permet l'entrée du pétard dans la chambre. Le parachute se trouve dans la coiffe, il est protégé de l'explosion par un petit déflecteur en alu.

EN PROJET :

BIG BROTHER : fusée à double étage avec parachute à déclenchement mécanique et appareil photo numérique embarqué.
